フットライトの設置

2011年6月20日 00:31　 カテゴリ：電装系　

足元に物を落としたときに夜だと全く見えないので

フットライトを設置した。エーモン製品を使用してLEDからスイッチまですべて準備。

運転席のハンドル右のスイッチパネルからON,OFFできるようにした。

部品は以下の通り。

スイッチ

品番：1291／商品名：ロッカスイッチ

LED

品番：1827／商品名：3連フラットLED（白）

LEDカバー

品番：1829／商品名：LEDレンズカバー（３連フラットLED用）

電源はハンドル右のヒューズボックスから取った。以前レーダー探知機で取った電源を

分岐して取得。

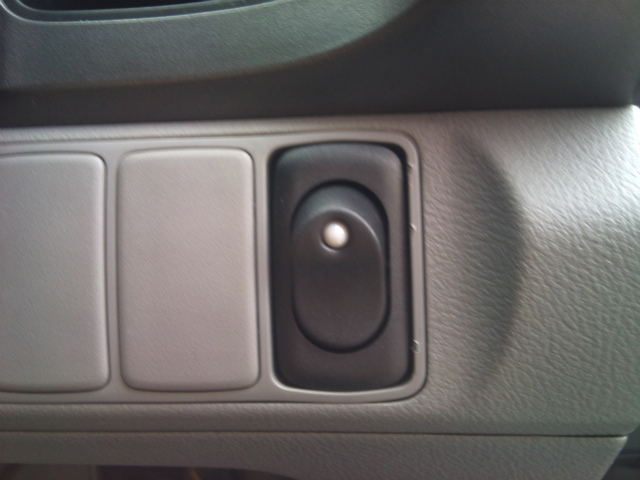

スイッチはスイッチパネルにはめ込み。

スイッチのサイズが少し大きかったので少しニッパーで削った。

LEDは運転席と助手席の下にLEDのケースに付属の両面テープで固定。

以降は設置後に点灯した際のイメージ。写真では分かりづらいがすごい明るいｗ

ストリームの純正でついている青のライトのイメージで統一したほうがよかったかな・・・

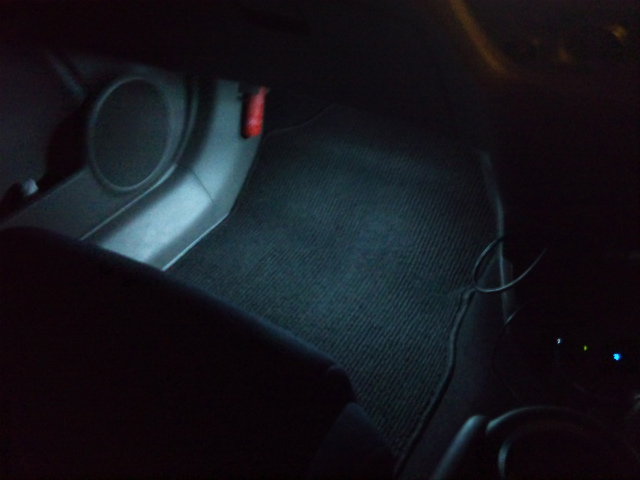

助手席側

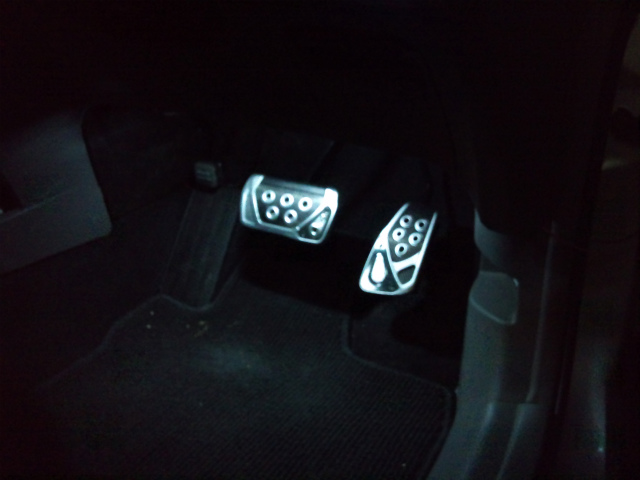

運転席側

フットライトON時のスイッチの点灯

コメント（0）

レーダー探知機の取り付け

2010年10月23日 17:02　 カテゴリ：電装系　

CELLSTARのミラー取り付け型のレーダー探知機を購入！！！

型番はASSURA AR-910MTです。AUTOBACKSで27,800円でした。
Amazonで見てみたら安い！！！
軽くショックを受けますね・・・

その時の取り付け方法を説明します。

電源はヒューズボックスから取るようにしました。

１．レーダーをミラーに取り付け。配線はフロントガラスの上の部分にある天井の中に入れ、

運転席の足元まで配線

２．アースの取り場所がいいとこが見つからなかったので、運転席のドアに配線。微妙だな～(+_+)

３．ヒューズボックスから電源を取る。

差し口を調査したところ、34番はエンジンOFFで電源が切れるようになっていたため、

34番に配線

完了～！余計な警告が多いけど、満足です（＾◇＾）
